125 KVA 24.94/0.6 KV Trawsnewidydd Gwasanaeth Gorsaf wedi'i Fowntio â Phad Tri Cham|Canada 2026





01 Cyffredinol

1.1 Disgrifiad o'r Prosiect

Gweithgynhyrchwyd y newidydd mowntio pad tri cham 125 kVA hwn ar gyfer -cwsmer hirdymor o Ganada yn 2026. Mae'n gwasanaethu fel Trawsnewidydd Gwasanaeth Gorsaf sydd wedi'i osod y tu mewn i is-orsaf 230 kV. Cwblhawyd y trawsnewidydd ym mis Awst 2026 a'i baratoi i'w ddanfon i Ganada.

Bydd y trawsnewidydd gwasanaeth gorsaf yn cael ei osod y tu mewn i'r is-orsaf 230kV i ddarparu pŵer ategol i'r adeiladau parod Rheoli ac amddiffyn ac offer switsio 25kV gerllaw.

Fel newidydd wedi'i osod ar ddull pad Americanaidd tri cham, mae'n defnyddio cyfluniad blaen rheiddiol ar gyfer gwasanaeth is-orsaf awyr agored.
Mae'r trawsnewidydd yn cynnwys hylif inswleiddio FR3, oeri KNAN, dirwyniadau copr, a rhwystriant o 5%.

Mae'r trefniant gosod ar yr ochr yn cynnwys y falf ddraenio gyda falf DGA, thermomedr, mesurydd pwysedd gwactod, a dangosydd lefel hylif. Mae'r trefniant hwn yn darparu mynediad cyfleus ar gyfer archwilio, rheoli olew, a chynnal a chadw arferol.



1.2 Amodau Amgylcheddol a Safle

Mae'r trawsnewidydd gwasanaeth gorsaf hwn wedi'i osod ar bad yn addas i'w weithredu o dan yr amodau amgylcheddol canlynol:

Paramedr	Gofyniad
Gwasanaeth	Awyr Agored
Amrediad Tymheredd Amgylchynol	-40 gradd i 40 gradd
Lleithder Cymharol Cyfartalog	15% i 95%
Uchder Uwch Lefel y Môr	19 m
Trwch Iâ	12.5 mm, yn ôl CSA C22.3 Na. 1
Uchafswm Cyflymder Gwynt 10-Munud, 1/50-Blwyddyn	98 km/awr, yn ôl CSA C22.3 Na. 1
Uchafswm Hyrddiad Gwynt, 1/50-Mlwyddyn	134 km/awr, yn ôl CSA C22.3 Na. 1
Dyfnder Eira Uchaf ar gyfartaledd	0.3 m, yn ôl CSA C22.3 Na. 1
Lefel Llygredd	Canolig, yn ôl IEC 60815-1
Gofynion Seismig	Yn ôl Cod Adeiladu Québec, Pennod I - Adeiladu, a Chod Adeiladu Cenedlaethol Canada 2020 (fel y'i haddaswyd)







1.2 Manyleb Dechnegol

Manyleb newidydd a thaflen ddata wedi'i osod ar bad tri cham 125kVA



1.3 Darluniau

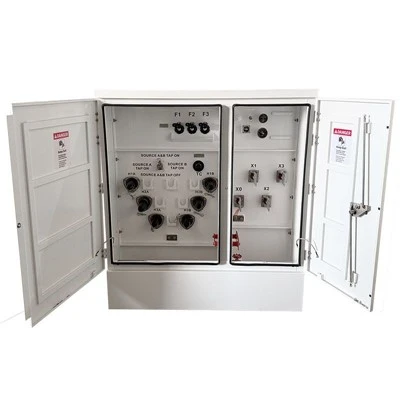

Llun trawsnewidydd a phlât enw wedi'i osod ar bad tri cham 2000kVA





02 Gweithgynhyrchu

2.1 Craidd, Dirwyn a Tanc

Craidd haearn dur silicon tri cham tri -graen aelod

Cynnydd Tymheredd: 55 gradd
Wedi'i gynllunio ar gyfer perfformiad thermol dibynadwy o dan weithrediad parhaus

Tanc wedi'i selio dur ysgafn gyda gorchudd wedi'i bolltio.



2.2 Llwyni

Mae'r terfynellau foltedd uchel yn defnyddio terfynellau copr â phlatiau twll NEMA ar gyfer cysylltiadau foltedd canolig diogel. Mae'r terfynellau foltedd isel yn defnyddio terfynellau copr platiog pedwar twll NEMA ar gyfer yr allbwn pŵer ategol 600 V.

Mae'r ffurfweddiad blaen byw yn darparu cysylltiadau allanol hygyrch ar gyfer gosod porthiant rheiddiol. Mae'r cynulliad bushing a therfynell yn cyfateb i ofynion foltedd a chyfredol y trawsnewidydd 125 kVA.



2.3 Dyfais Monitro a Chynnal a Chadw Allanol

Dangosydd Lefel Olew

Dangosydd tymheredd olew

Mesurydd VAC pwysau

Mesurydd pwysedd gwactod

Falf draen c/w falf DGA

Mae'r dyfeisiau hyn wedi'u trefnu'n ganolog ar ochr dde allanol y tanc trawsnewidydd.
Mae'r cynllun hwn yn darparu mynediad cyfleus i fonitro arferol, gwiriadau pwysedd a thymheredd, archwiliadau lefel olew, llenwi a gweithrediadau draenio, i gyd heb fynd at y compartment cebl.



2.4 Rhannau Actif





03 Profi

Safon Profi

Canlyniadau Profion





04 Pacio a chludo





05 Cais Gwasanaeth Gorsaf

Gellir hefyd defnyddio pad tri cham-newidydd wedi'i osod fel Trawsnewidydd Gwasanaeth Gorsaf mewn rhaglenni is-orsaf.

Mae ei ddyluniad wedi'i osod ar y pad cryno-yn addas iawn ar gyfer gosod yn yr awyr agored o fewn is-orsaf. Mae hyn yn gwneud y newidydd arddull Americanaidd tri cham yn ateb ymarferol ar gyfer dosbarthu pŵer gwasanaeth gorsaf.
