225 Trawsnewidydd Trydanol Tanddaearol KVA-13.8/0.48 KV|UDA 2026

01 Cyffredinol

1.1 Disgrifiad o'r Prosiect

Ym mis Ebrill 2026, gosododd cwsmer Americanaidd a oedd yn ymwneud â phrosiectau dosbarthu pŵer tanddaearol masnachol archeb am drawsnewidydd trydanol tanddaearol 225 kVA tri cham wedi'i ddylunio ar gyfer systemau dosbarthu porthiant dolen. Gweithgynhyrchwyd y newidydd tanddaearol hwn sydd wedi'i osod ar y pad ar gyfer gweithrediad foltedd cynradd 13.8 kV a foltedd eilaidd 480 V gyda chyfluniad grŵp fector Dyn1, gan ddarparu dosbarthiad pŵer tri cham sefydlog ar gyfer seilwaith trydanol tanddaearol modern.

Er mwyn bodloni gofynion y cwsmer ar gyfer effeithlonrwydd ynni, diogelwch gweithredol, a dibynadwyedd tymor hir mewn rhwydweithiau dosbarthu tanddaearol, cynlluniwyd y newidydd trydanol tanddaearol gyda hylif inswleiddio ester naturiol FR3, strwythur craidd braich tri cham tri, a pherfformiad effeithlonrwydd uchel DOE 2016. Mae'r cyfluniad rhwystriant o 5.75% yn helpu i gynnal sefydlogrwydd foltedd o dan lwythi masnachol cyfnewidiol, tra bod atalwyr mellt foltedd uchel yn gwella perfformiad amddiffyn rhag ymchwydd mewn systemau cyfleustodau tanddaearol.

Datblygwyd y newidydd gosod pad tanddaearol hwn ar gyfer cymwysiadau trydanol tanddaearol masnachol fel gorsafoedd ynni manwerthu a seilwaith gwefru cerbydau trydan lle mae gweithrediad diogel, diogelu'r amgylchedd, a dosbarthiad pŵer tanddaearol dibynadwy yn hanfodol.

1.2 Manyleb Dechnegol

Manyleb a thaflen ddata trawsnewidydd trydanol tanddaearol tri cham 225kVA

1.3 Darluniau

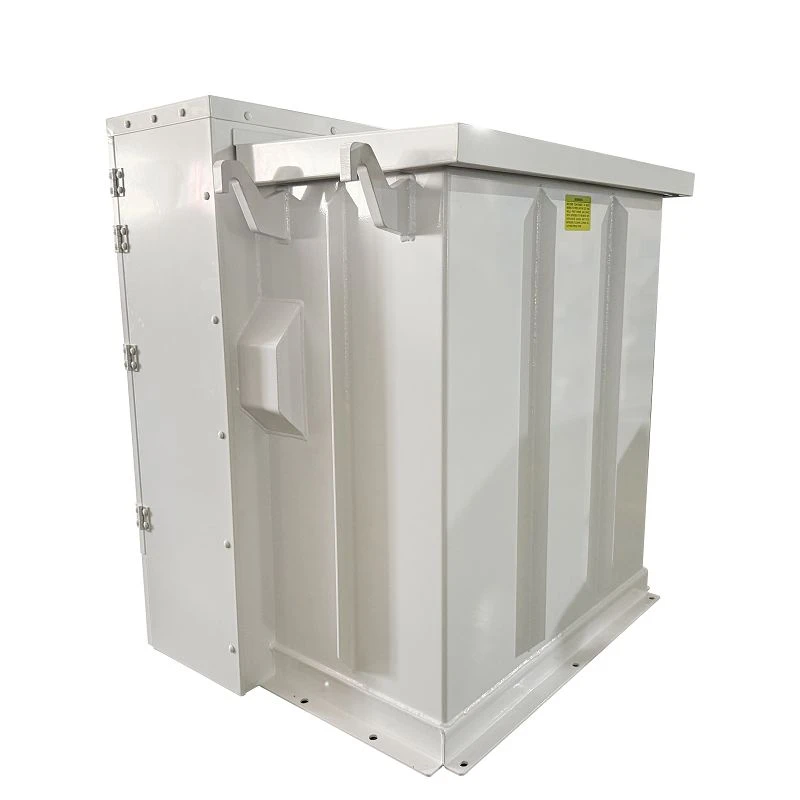

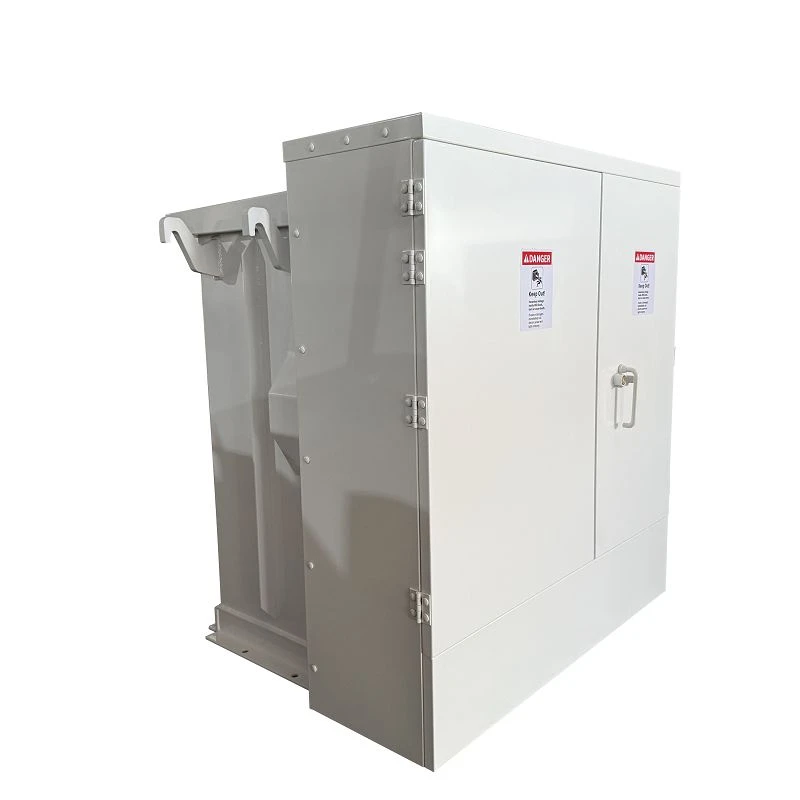

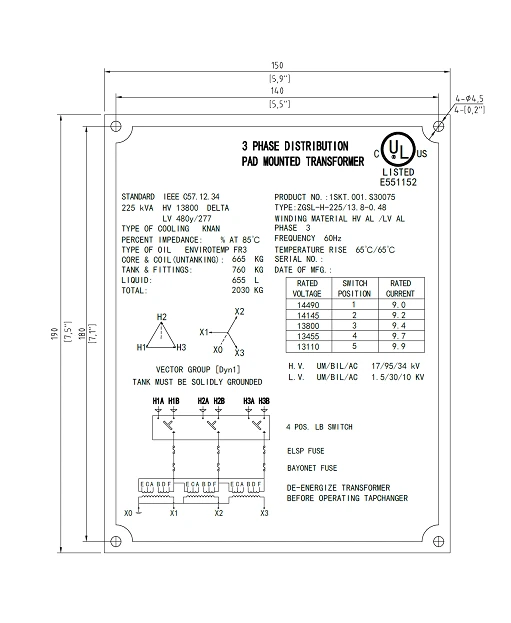

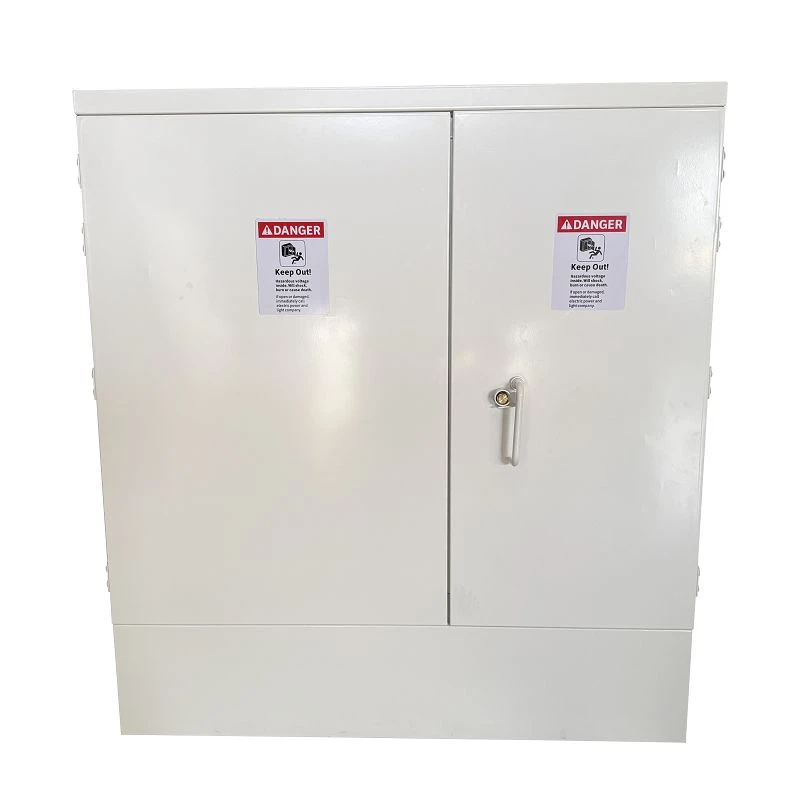

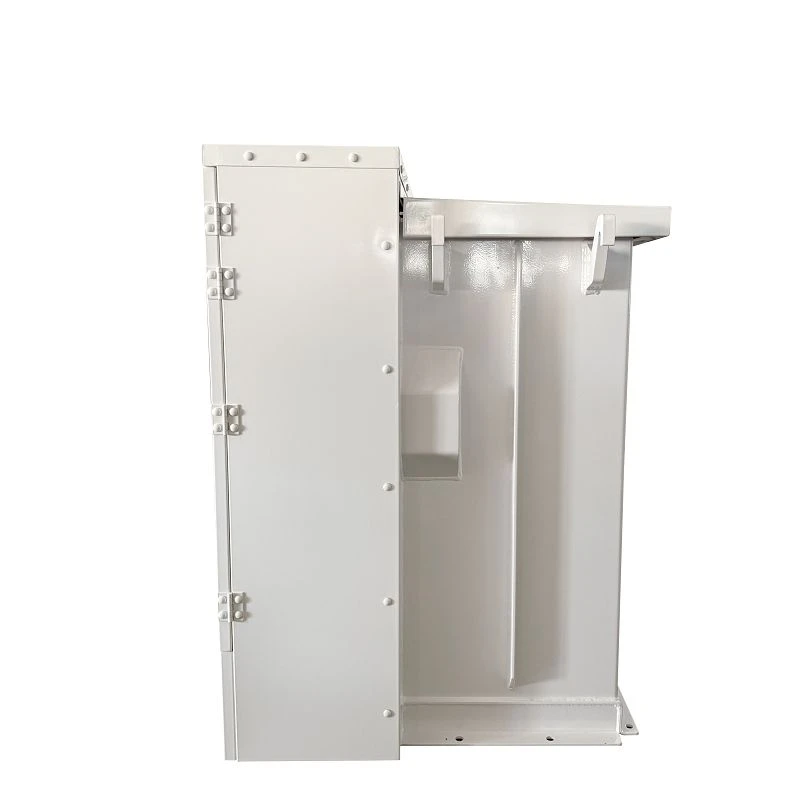

Llun a phlât enw trawsnewidyddion trydanol tanddaearol tri cham 225kVA

02. Gweithgynhyrchu a Ffurfweddu Technegol

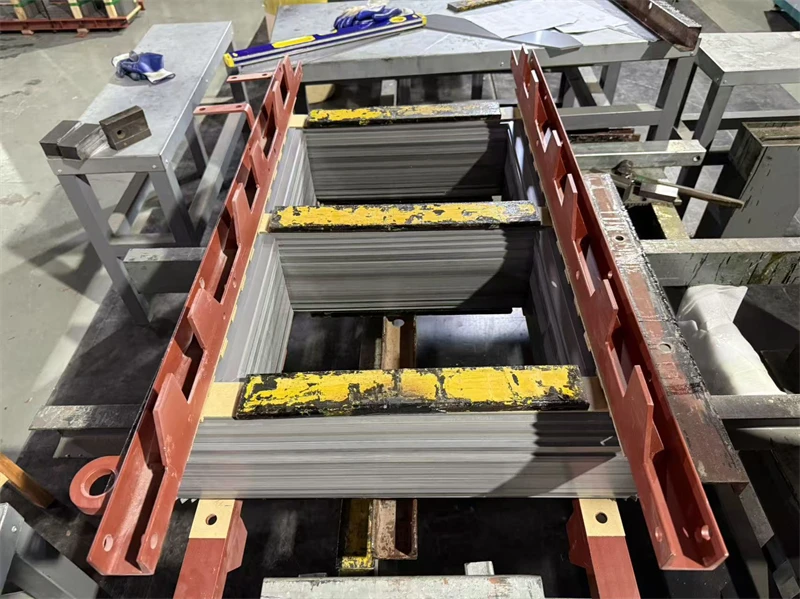

2.1 Dyluniad Craidd Tri-Cam

Mae'r trawsnewidydd trydanol tanddaearol yn mabwysiadu strwythur craidd tri cham tri, wedi'i weithgynhyrchu â laminiadau dur silicon athreiddedd uchel, wedi'i optimeiddio i fodloni gofynion effeithlonrwydd DOE 2016 gyda llai o golled llwyth, perfformiad magnetig sefydlog, a sŵn gweithredu isel yn ystod gwasanaeth dosbarthu tanddaearol parhaus.

2.2 Dirwyn Alwminiwm

Dyluniwyd dirwyniadau alwminiwm ar gyfer cymwysiadau dosbarthu 13.8 kV / 480 V gyda chyfluniad grŵp fector Dyn1 a rhwystriant 5.75%, gan ddarparu rheoliad foltedd dibynadwy a pherfformiad llwyth tri cham sefydlog.

Mae'r newidydd wedi'i gyfarparu â de{0}}newidiwr tap egniol (NLTC) sy'n cynnwys safleoedd tap ± 2 × 2.5% ar gyfer addasu foltedd cyfleustodau o dan amodau gweithredu amrywiol.

2.3 Adeiladu Tanciau

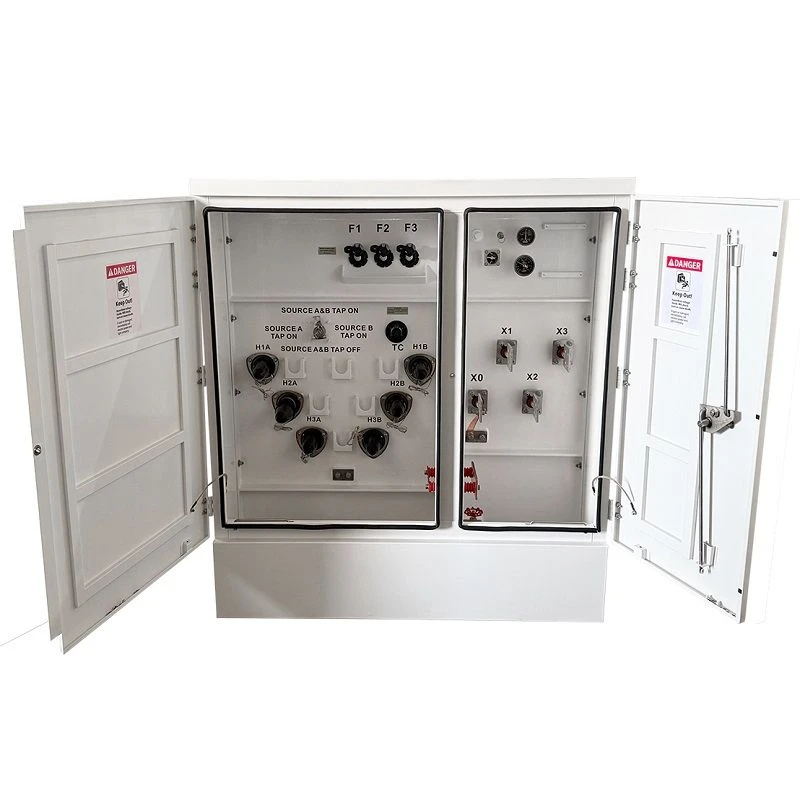

Mae'r trawsnewidydd yn mabwysiadu pad wedi'i selio-wedi'i osod yn farw-strwythur tanc blaen a gynlluniwyd ar gyfer systemau dosbarthu masnachol tanddaearol. Wedi'i lenwi â hylif insiwleiddio FR3, mae'r tanc yn darparu perfformiad inswleiddio dibynadwy a llai o leithder yn mynd i mewn yn ystod -gweithrediad awyr agored tymor hir. Yn ogystal, mae'r lloc wedi'i orffen â phaent gwyn wedi'i orchuddio â phowdr (RAL 9003).

2.4 Amddiffyniad Ymchwydd

Gosodwyd arestiwr mellt tri dosbarth dosbarthu ar yr ochr foltedd uchel i amddiffyn y newidydd trydanol tanddaearol rhag gorfoltedd dros dro a achosir gan ergydion mellt ac ymchwyddiadau switsio a geir yn gyffredin mewn systemau cyfleustodau tanddaearol.

2.5 Gwasanaeth terfynol

Roedd y cynulliad terfynol yn cynnwys gosod affeithiwr cyflawn, archwiliad mewnol, gwirio selio tanc, archwilio gwifrau, a phrofion ffatri arferol yn unol â gofynion IEEE C57.12.34-2022.

Cynhyrchwyd plât enw'r trawsnewidydd gyda marcio UL, a chwblhawyd yr holl brofion trydanol, mecanyddol ac inswleiddio cyn eu cludo.

03 Profi

Safon Profi

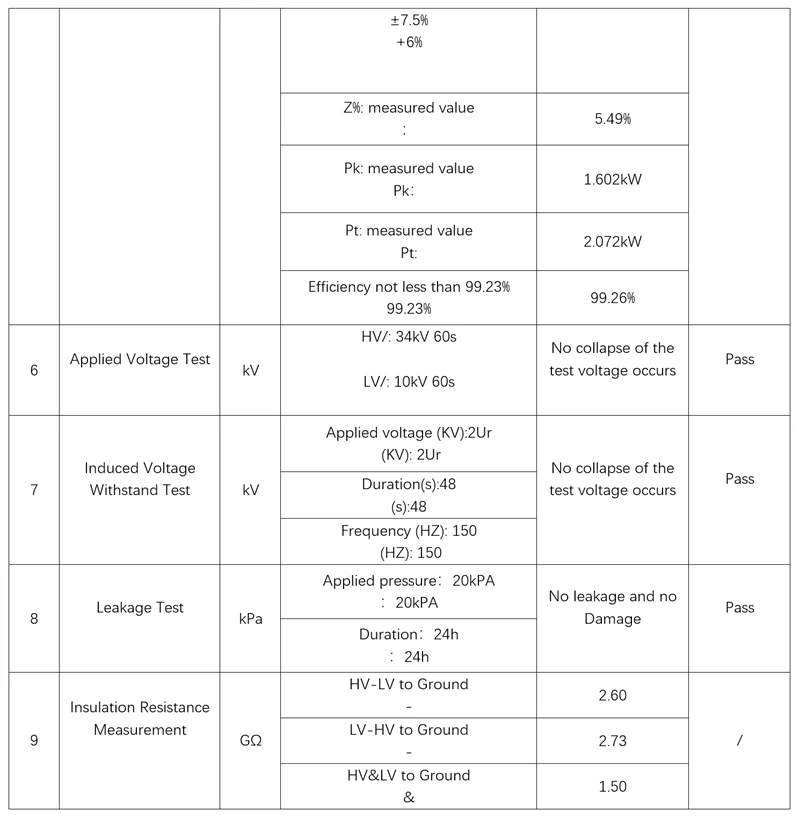

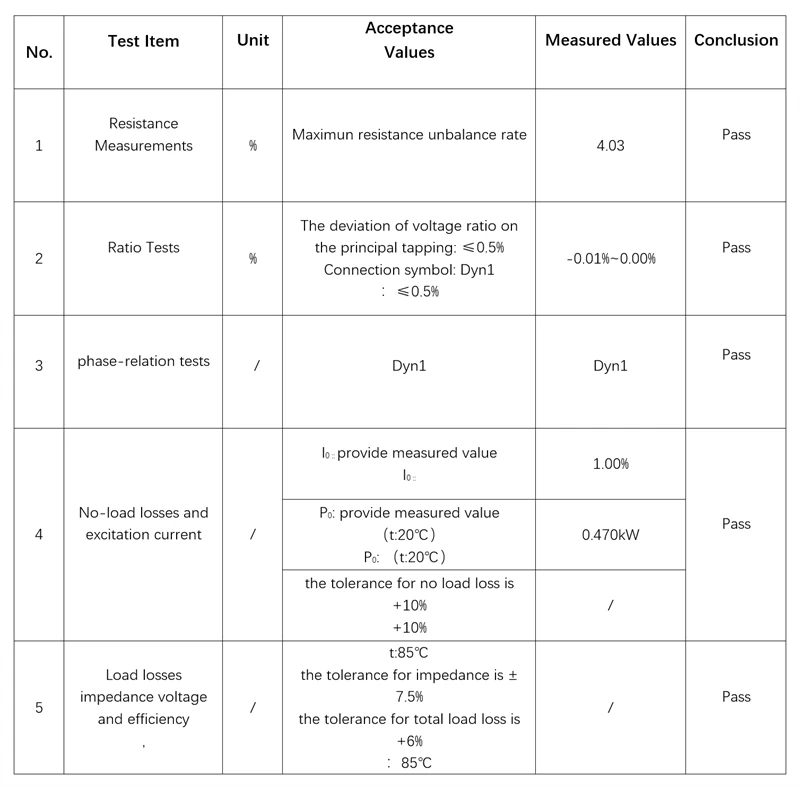

Canlyniadau Profion

04 Pacio a chludo

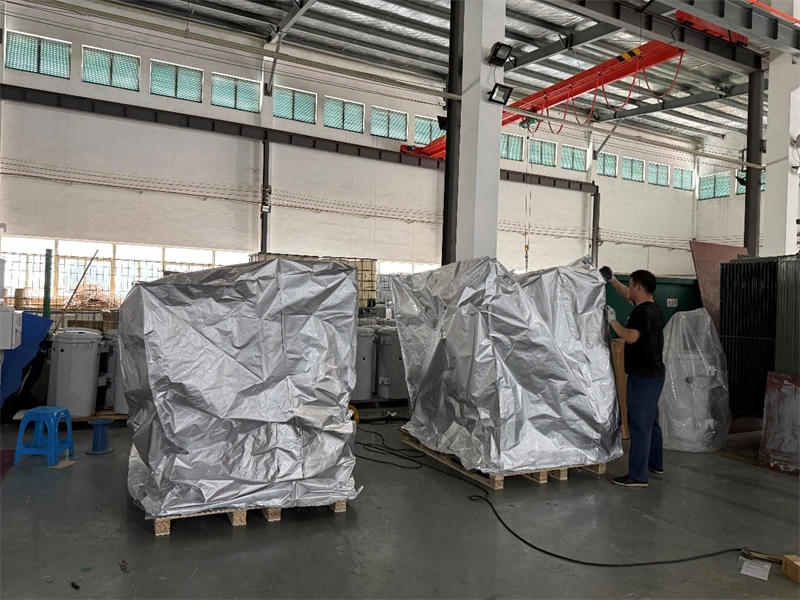

4.1 Pacio

4.2 Llongau

05 Safle a Chrynodeb

Cafodd y newidydd trydanol tanddaearol hwn ei beiriannu i ddarparu dosbarthiad pŵer dibynadwy, ynni-effeithlon a diogel ar gyfer cymwysiadau cyfleustodau tanddaearol modern. Gyda'i system insiwleiddio FR3, effeithlonrwydd sy'n cydymffurfio â DOE, cyfluniad amddiffyn rhag ymchwydd, a dyluniad gwydn wedi'i osod ar y pad, mae'r trawsnewidydd yn darparu perfformiad hirdymor dibynadwy ar gyfer prosiectau seilwaith trydanol tanddaearol masnachol yn America.
