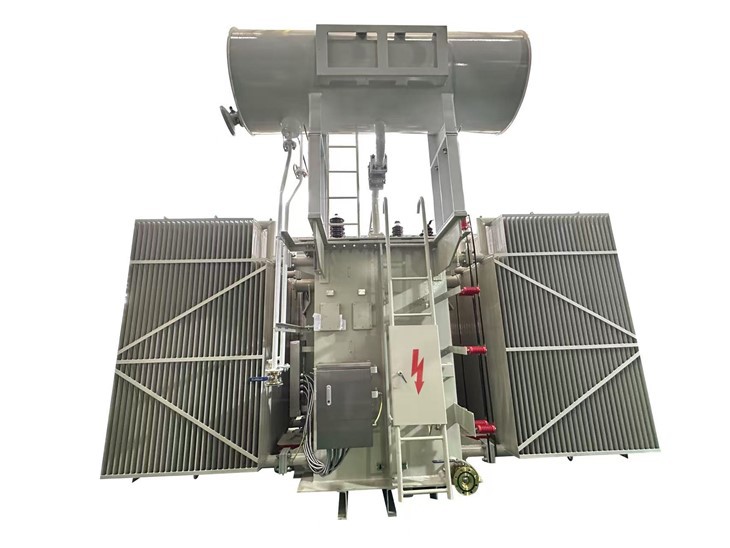

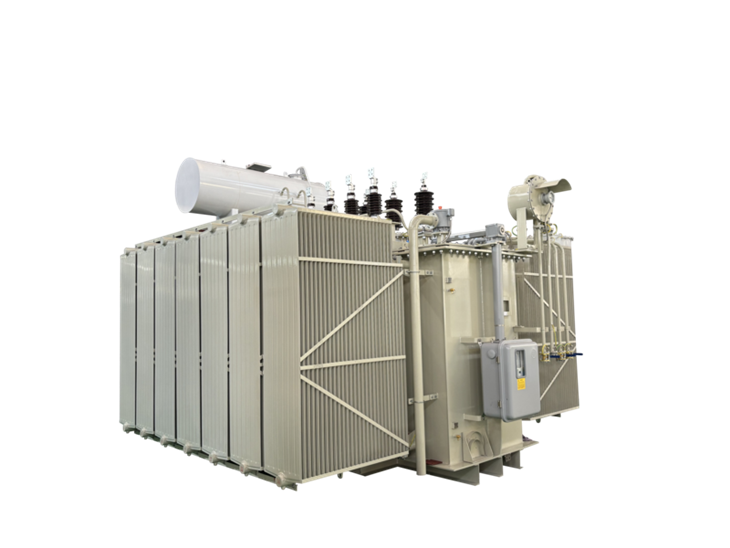

30 MVA trawsnewidydd Ar gyfer Power-33/6.6 kV|De Affrica 2025
Cynhwysedd: 30MVA
Foltedd: 33/6.6kV
Nodwedd: gyda OLTC
Yn ddiogel ac yn ddibynadwy, o ansawdd parhaus, mae Power Transformer yn grymuso trydan gyda bywiogrwydd diderfyn.
01 Cyffredinol
1.1 Cefndir y Prosiect

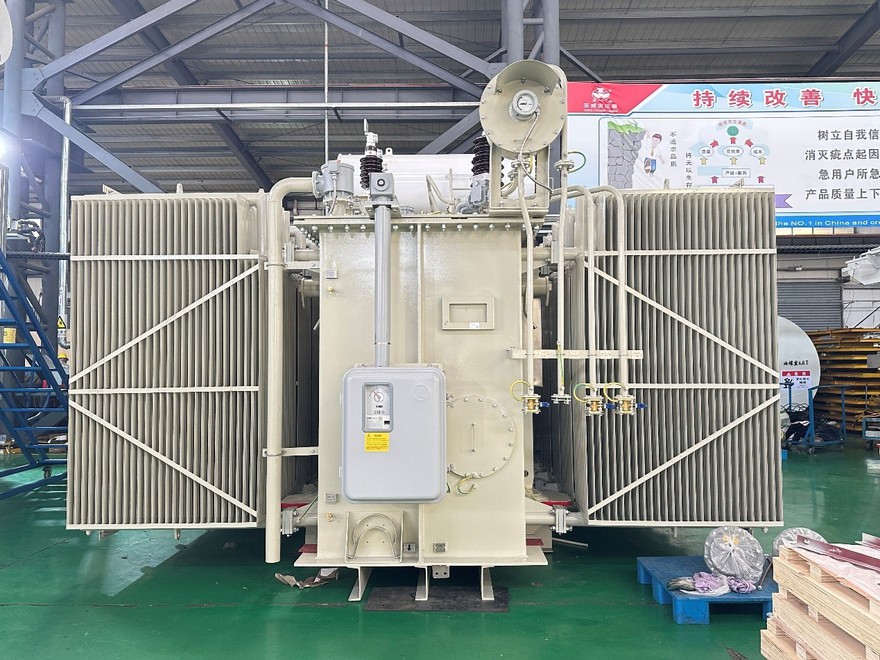

Cyflwynwyd trawsnewidydd pŵer 30 MVA i Dde Affrica ym mis Ebrill 2025. Pŵer graddedig y newidydd yw 30 MVA gydag oeri ONAN. Y foltedd cynradd yw 33 kV gyda +4(-12) * ystod tapio 1.25% (OLTC), y foltedd eilaidd yw 6.6 kV, ac maent yn ffurfio grŵp fector o Dyn11.
Mae'r Power Transformer yn cyfuno technoleg uwch gyda pherfformiad rhagorol, gan ddarparu cefnogaeth gref i systemau pŵer modern. Mae'n cynnwys newidiwr tap llwytho ymlaen-(OLTC), cyfnewid nwy, dangosydd tymheredd troellog, a recordydd sioc, sy'n ffurfio system gynhwysfawr ar gyfer sicrhau perfformiad a diogelwch.
Mae'r newidydd tap llwytho ymlaen (OLTC) yn galluogi addasiad foltedd manwl gywir heb effeithio ar y llwyth, gan sicrhau sefydlogrwydd trawsyrru pŵer i fodloni'r gofynion pŵer sy'n newid yn barhaus. Mae'r ras gyfnewid nwy yn gyfrifol am fonitro mewnol amser real, canfod annormaleddau yn gyflym a rhoi rhybuddion, gan atal difrod i offer a risgiau amser segur yn effeithiol. Er mwyn cynnal sefydlogrwydd hirdymor yr offer, mae'r dangosydd tymheredd troellog yn monitro tymheredd dirwyniadau'r trawsnewidydd, gan atal gorboethi rhag niweidio deunyddiau inswleiddio ac felly ymestyn oes gwasanaeth yr offer. Yn y cyfamser, mae'r recordydd sioc yn cofnodi ac yn dadansoddi siociau mecanyddol a dderbynnir yn ystod cludiant neu weithrediad, gan gynorthwyo personél cynnal a chadw i nodi a mynd i'r afael â materion posibl yn brydlon.
1.2 Manyleb Dechnegol
Manyleb a thaflen ddata newidydd pŵer 30 MVA
|
Wedi'i gyflwyno i
De Affrica
|
|
Blwyddyn
2025
|
|
Model
30MVA-33/6.6kV
|
|
Math
Trawsnewidydd Pŵer Trochi Olew
|
|
Safonol
IEC 60076
|
|
Pŵer â Gradd
30MVA
|
|
Amlder
50 HZ
|
|
Cyfnod
Tri
|
|
Math Oeri
ONAN
|
|
Foltedd Uchel
33kV
|
|
Foltedd Isel
6.6kV
|
|
Deunydd Dirwyn
Copr
|
|
rhwystriant
10%
|
|
Tap Changer
OLTC
|
|
Ystod Tapio
+4(-12) *1.25%
|
|
Dim Colli Llwyth
21.8KW
|
|
Ar Golled Llwyth
160KW
|
|
Ategolion
Ffurfweddiad Safonol
|
|
Sylwadau
N/A
|
1.3 Darluniau
30 lluniad diagram trawsnewidydd pŵer MVA a maint.
|
|
|
02 Gweithgynhyrchu
2.1 Craidd
Mae'r craidd haearn yn elfen hanfodol ym mhob newidydd pŵer, gan weithredu fel canol ei gylched magnetig. Wedi'i wneud o gynfasau dur silicon o ansawdd uchel, oer-rolio â thrwch o 0.3 mm neu lai, y craidd yw torri manwl gywir gan ddefnyddio technoleg laser uwch i fodloni safonau ansawdd llym. Mae'r dalennau'n cael eu cydosod gan ddefnyddio techneg "cam-lap", sy'n lleihau gollyngiadau fflwcs yn yr uniadau, gan leihau colledion ynni a sŵn gweithredol. Mae'r broses hon yn sicrhau strwythur cadarn sy'n gallu gwrthsefyll pwysau mecanyddol.
2.2 Dirwyn
Mae dirwyn coil yn gydrannau hanfodol wrth ddylunio trawsnewidyddion, gan sicrhau effeithlonrwydd gweithredol a gwydnwch mecanyddol. Mae dirwyniadau foltedd uchel (HV) yn cynnwys adeiledd sownd parhaus gydag inswleiddiad cam mewnol wedi'i sgrinio, sy'n gwella cryfder yr insiwleiddio yn sylweddol ac yn lleihau risgiau torri i lawr. Mae dirwyniadau foltedd isel (LV) yn defnyddio dargludyddion cryfder uchel neu drawsosodedig i optimeiddio dargludedd a lleihau gwrthiant. Maent yn ymgorffori dulliau oeri gorfodol i reoli gwres yn effeithiol a gwella gallu gwrthsefyll cylchedau byr, gan sicrhau perfformiad dibynadwy o dan lwythi cyfnewidiol.
2.3 Tanc

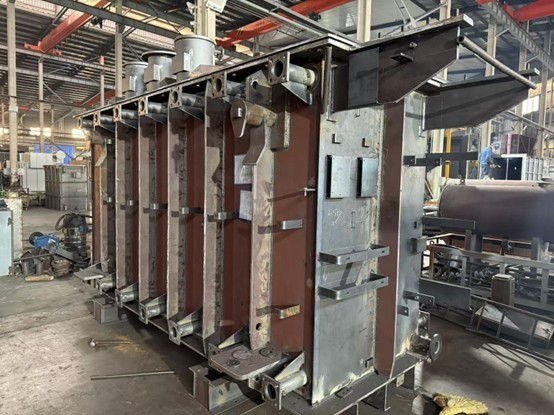

Mae proses weithgynhyrchu tanciau olew trawsnewidyddion yn cynnwys dewis dur cryfder uchel o ansawdd uchel, sy'n cael ei dorri a'i blygu i siâp. Defnyddir technegau weldio uwch i sicrhau cywirdeb strwythurol a selio. Yna caiff y tanc ei ymgynnull i wella cryfder, gydag esgyll ychwanegol i wella afradu gwres. Mae triniaeth arwyneb yn cynnwys gorchuddio â phaent gwrth-cyrydu, ac mae'r tanc yn cael profion selio a phwysau i sicrhau nad oes unrhyw ollyngiad.
2.4 Cynulliad Terfynol
Gosod Dirwyn: Gosodwch y dirwyniadau foltedd uchel ac isel ar y craidd, gan ddefnyddio deunyddiau inswleiddio i atal cylchedau byr.
Cynulliad Tanc: Rhowch y craidd a'r dirwyniadau yn y tanc olew wedi'i drin, gan sicrhau selio priodol i atal gollyngiadau.
Gosod System Oeri: Gosod rheiddiaduron i hwyluso oeri effeithiol.
Gosod Affeithiwr: Gosodwch y Newidydd Tap Llwyth Ymlaen- (OLTC), cyfnewid nwy, dangosydd tymheredd troellog, a thrawsnewidydd cerrynt (CT), gan sicrhau cysylltiadau dibynadwy.
Llenwi a Phrosesu Gwactod: Llenwch y tanc olew gydag olew inswleiddio a pherfformio triniaeth gwactod i gael gwared ar aer.

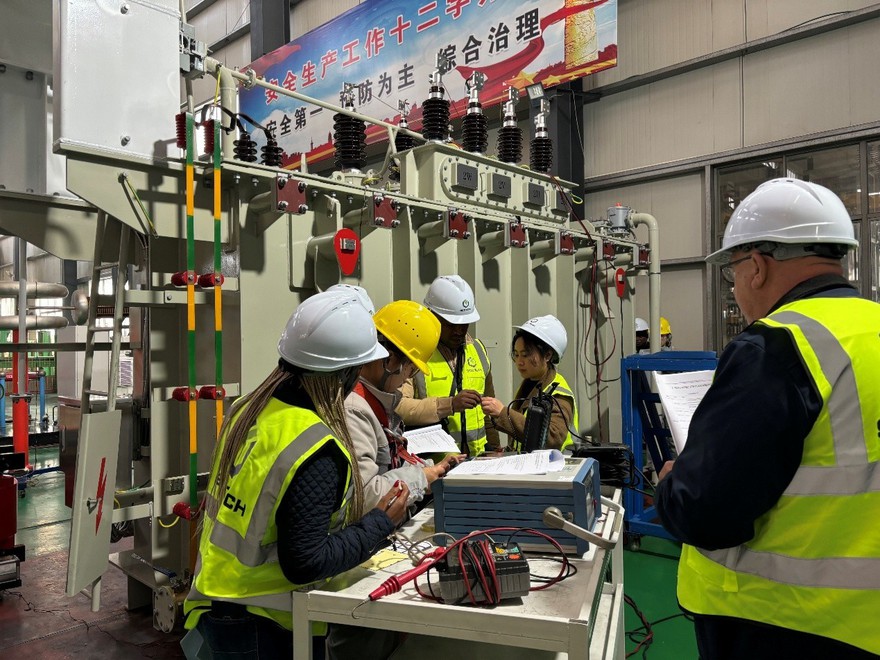

03 Profi
1. Mesur Nwyon Toddedig Mewn Hylif Dielectric O Bob Adran Olew Ar Wahân Ac eithrio Switsh Dargyfeiriwr
2. Mesur Cymhareb Foltedd A Gwirio Dadleoli Cyfnod
3. Mesur Ymwrthedd Dirwyn
4. Gwirio Inswleiddiad Craidd A Ffrâm Ar gyfer Trawsnewidyddion Hylif Wedi'u Trochi Gyda Inswleiddiad Craidd Neu Ffrâm
5. Mesur Gwrthiant Inswleiddio DC Rhwng Pob Dirwyn i'r Ddaear A Rhwng Dirwyniadau
6. Pennu cynhwysedd dirwyniadau i'r ddaear a rhwng dirwyniadau
7. Prawf Foltedd Cymhwysol (AV)
8. Mesur Dim-Colli Llwyth A Chyfredol
9. Prawf Gwrthsefyll Foltedd Anwythol
10. Mesur Rhwystrau Cylched Byr a Cholled Llwyth
11. Mesur nwyon toddedig mewn hylif deuelectrig o bob adran olew ar wahân ac eithrio compartment switsh dargyfeiriwr
12. Profi Gollyngiadau Gyda Phwysedd ar gyfer Trawsnewidyddion Hylif (Prawf Tynni)
04 Pacio a Llongau
4.1 Pacio

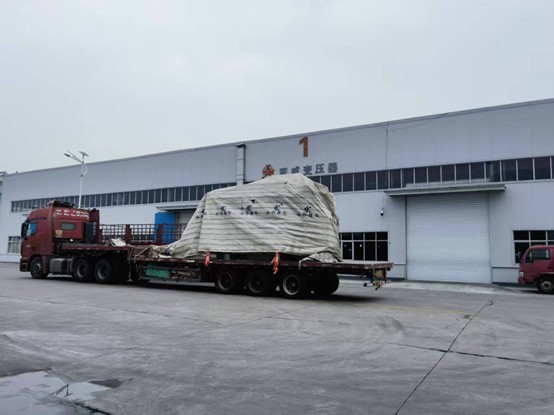

4.2 Llongau
05 Safle a Chrynodeb
I gloi, mae ein trawsnewidyddion pŵer wedi'u peiriannu i gyflawni perfformiad eithriadol, dibynadwyedd ac effeithlonrwydd ar gyfer ystod eang o gymwysiadau. Gyda thechnoleg uwch ac adeiladu cadarn, maent wedi'u cynllunio i fodloni gofynion heriol systemau ynni modern wrth sicrhau'r diogelwch gorau posibl a'r effaith amgylcheddol leiaf bosibl. Drwy ddewis ein trawsnewidyddion pŵer, rydych yn buddsoddi mewn cydran hanfodol a fydd yn gwella eich seilwaith ynni ac yn cyfrannu at ddyfodol cynaliadwy. Rydym yn eich gwahodd i archwilio ein hystod o gynhyrchion a darganfod sut y gall ein datrysiadau ddiwallu eich anghenion ynni yn effeithiol ac yn effeithlon. Diolch i chi am ystyried ein trawsnewidyddion fel rhan hanfodol o'ch gweithrediadau.
