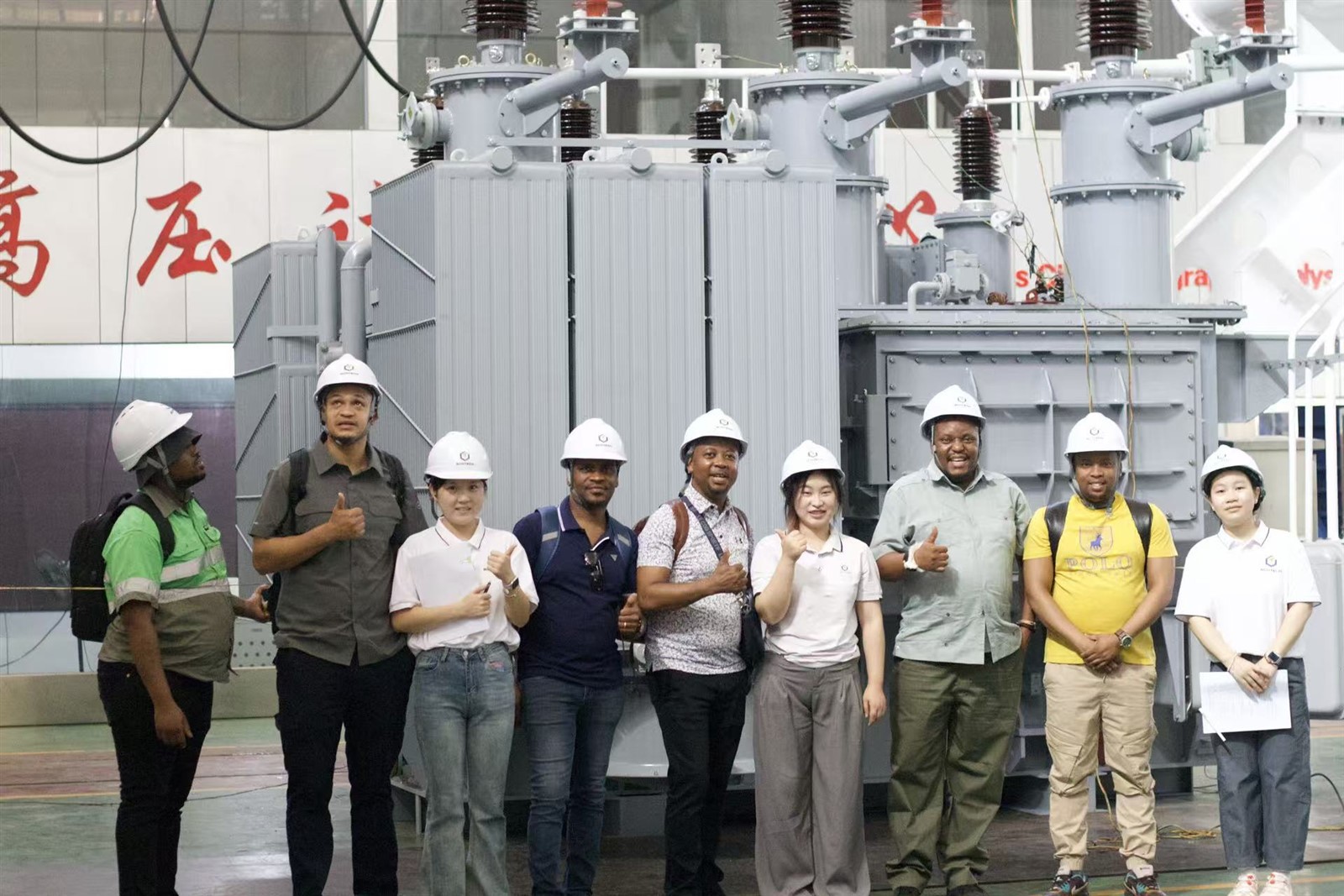

Mae Scotech yn cwblhau derbyn 22mva 132/11kv olew - Trawsnewidydd pŵer ymgolli ar gyfer cleient De Affrica, mae profion trylwyr yn dangos ansawdd rhagorol

Mae'r newidydd pŵer trochi olew - a dderbynnir y tro hwn yn offer craidd a addaswyd gan Scotech i ddiwallu anghenion system bŵer De Affrica. Gyda'r model wedi'i farcio'n glir fel 20/22 MVA 132/11kV a rhif y contract JSSKT25080, mae'n cwrdd â gofynion deuol y cleient yn llawn ar gyfer lefel a gallu foltedd. Mae'r newidydd hwn yn cynnwys gallu addasu capasiti hyblyg: O dan y modd oeri ONAN (Aer Naturiol Naturiol Olew), gall y gallu gweithredu uchaf gyrraedd 20 MVA; Pan gaiff ei newid i'r modd oeri ONAF (Awyr Naturiol Olew), gellir cynyddu'r capasiti i 22 MVA. Gall addasu i newidiadau mewn llwyth pŵer mewn gwahanol ranbarthau a chyfnodau yn Ne Affrica, gan ddarparu cefnogaeth ddibynadwy ar gyfer gweithrediad sefydlog y grid pŵer lleol. Yn y cyfamser, mae'r newidydd yn mabwysiadu'r grŵp fector Ynyn0, mae ganddo amledd graddedig o 50 Hz, ac mae'n defnyddio newidiwr tap llwyth ar - (OLTC) gyda rheoliad foltedd ± 8 × 1.25%, gan sicrhau cywirdeb a sefydlogrwydd allbwn pŵer a chyflawniad pellach.

Yn y cam profi perfformiad inswleiddio, canolbwyntiodd y ddwy ochr ar gynnal nifer o brofion craidd. Yn eu plith, roedd mesur nwyon toddedig yn hylif inswleiddio pob adran olew annibynnol (ac eithrio'r adran switsh dargyfeirio) yn arbennig o hanfodol. Perfformiwyd dadansoddiad cromatograffig nwy ar yr olew newidydd cyn ac ar ôl y prawf. The results showed that the hydrogen (H₂) content was < 10 ppm, the acetylene (C₂H₂) content was 0, the total hydrocarbon (C₁~C₂) content was < 20 ppm, the moisture content was<=20 ppm, the dielectric strength was>=60 kV, the tangent of the dielectric loss angle tgδ (at 90℃) was Less than or Yn hafal i 1%, ac roedd yr olew yn ymddangos yn dryloyw heb fater crog nac amhureddau mecanyddol. Roedd y canlyniadau hyn yn cwrdd yn llawn â'r safonau perthnasol a gofynion cytundeb technegol ar gyfer eitemau prawf olew newydd, gan brofi bod yr olew newydd a chwistrellwyd i'r newidydd yn gymwys ac yn rhydd o risgiau nam posibl. Yn ogystal, cynhaliwyd mesur ymwrthedd inswleiddio DC rhwng dirwyniadau ac i'r Ddaear gan ddefnyddio megohmmeter 5000V, gyda chymhareb amsugno yn fwy na neu'n hafal i 1.3 a mynegai polareiddio sy'n fwy na neu'n hafal i 1.5. Wrth archwilio inswleiddio'r rhannau craidd a chlampio, roedd y gwrthiant inswleiddio yn fwy na neu'n hafal i 500 MΩ, gan wirio ymhellach ddibynadwyedd system inswleiddio'r newidydd a gosod sylfaen gadarn ar gyfer y tymor hir - tymor gweithredol diogel yr offer.

O ran dilysu paramedr trydanol, roedd y mesuriad cymhareb foltedd a gwiriad dadleoli cyfnod yn cwmpasu'r holl safleoedd tapio. Addaswyd y foltedd troellog foltedd {- mewn 17 gerau yn amrywio o 118,800 V i 145,200 V, a foltedd graddedig y dirwyniad foltedd - isel oedd 11,000 V. Roedd y cymhareb foltedd a fesurwyd yn llai na ± 0.50 o 1 canran rhwystriant. Roedd y grŵp fector yn cwrdd â gofyniad cytundeb ynyn0, gan sicrhau cywirdeb trosi foltedd y newidydd. Gwnaed y rhwystriant cylched byr - a mesur colli llwyth gyda foltedd wedi'i gymhwyso i'r ochr foltedd - uchel a'r ochr foltedd - isel yn fyr - cylchredig. Gwerth rhwystriant y prif dapio (ar 75 gradd) o foltedd uchel i foltedd isel oedd 18.79%, ac roedd y golled llwyth yn llai na neu'n hafal i 120 kW. Cynhaliwyd y golled llwyth dim - a'r mesuriad cyfredol ar 90%, 100%, a 110%o'r foltedd graddedig. Ar foltedd â sgôr 100%, roedd y golled llwyth dim - yn llai na neu'n hafal i 15 kW ac roedd y cerrynt llwyth dim - yn llai na neu'n hafal i +30% o'r gwerth penodedig. Roedd yr holl baramedrau'n cwrdd â'r safonau dylunio, gan ddangos effeithlonrwydd ac egni trosi egni rhagorol y newidydd - gan arbed perfformiad. At hynny, cwblhawyd profion fel gwiriad cymhareb a pholaredd y - adeiledig mewn trawsnewidyddion cyfredol a mesur gwrthiant troellog yn llwyddiannus hefyd. Roedd cymhareb a pholaredd y trawsnewidyddion cyfredol yn cwrdd â gofynion y lluniadau, ni ddangosodd gwrthiant DC yr ochr eilaidd unrhyw wahaniaeth sylweddol o werth y ffatri, ac roedd y gyfradd anghydbwysedd gwrthiant troellog yn <1% rhwng llinellau a <2% rhwng cyfnodau. Gwiriodd y canlyniadau hyn yn llawn gyfanrwydd a sefydlogrwydd strwythur trydanol yr offer.

Yn y profion perfformiad sy'n gwrthsefyll mecanyddol a foltedd, cynhaliwyd y prawf gweithredu newidiwr tap llwyth - yn llym yn unol â'r weithdrefn: 8 Cwblhawyd cylchoedd gweithredu cyflawn pan oedd y newidydd yn de - yn egnïol; Cwblhawyd 1 cylch pan ostyngwyd y foltedd gweithredu i 85% o'i werth graddedig; Cwblhawyd 1 cylch pan gafodd y newidydd ei egnïo ar amledd a foltedd graddedig o dan ddim amodau llwyth -; a chwblhawyd 10 o weithrediadau newid tap gydag un dirwyn yn fyr - yn cylchdroi a phasiwyd y cerrynt â sgôr trwy'r troelliad tapio cymaint â phosibl. Ni ddigwyddodd unrhyw ddiffygion trwy gydol y broses, gan brofi perfformiad mecanyddol dibynadwy y newidiwr tap llwyth ar -. Ar gyfer y prawf ysgogiad mellt tonnau - llawn ar derfynellau'r llinell, roedd y troelliad 132 kV yn destun 1 ysgogiad ar 50% foltedd a 3 ysgogiad ar foltedd 100%, heb unrhyw wahaniaeth sylweddol rhwng y tonffurfiau foltedd ar 50% a 100%. Yn y prawf foltedd cymhwysol, mae terfynell llinell AC yn gwrthsefyll prawf foltedd, a phrawf gwrthsefyll foltedd ysgogedig gyda mesur rhyddhau rhannol (PD), ni chafwyd cwymp sydyn yn y foltedd prawf. Yn ystod y mesuriad PD - awr, roedd y lefel PD yn llai na neu'n hafal i 250 pc heb duedd ar i fyny, ac ni chafwyd cynnydd sydyn a pharhaus yn yr 20 munud olaf. Roedd y lefel PD cefndir yn llai na neu'n hafal i 50 pc, gan wirio gallu'r newidydd yn llawn i wrthsefyll ysgogiadau mellt a foltedd AC, yn ogystal â dibynadwyedd ei inswleiddiad hydredol. Yn olaf, yn y prawf tyndra pwysau, cymhwyswyd a chynhaliwyd pwysau o 30 kPa yn uwch na'r pwysau hylif arferol am 24 awr, ac ni ddarganfuwyd unrhyw ollyngiadau yn ystod yr arolygiad gweledol, gan sicrhau na fyddai gan y newidydd risgiau gollwng olew yn ystod gweithrediad gwirioneddol.
